加工中心自动化系统
丰富的自动化产品方案，为您一站式解决生产现场的加工问题
马扎克提供各种运输设备，以适应您安装的机器和生产方法。对于寻求更复杂自动化的客户，我们将单独对应，提案最佳的自动化系统。
用于加工中心的自动化系统
1:小批量生产2：大批量生产3：少品种生产4：多品种生产
MA
加工中心工件搬运类型
操作简易的自动化系统
- 夜间无人连续作业，提高生产效率
- 一名操作员可以操作多台机器
操作简便的对话式软件 Smooth TURN ASSIST 或 Smooth MILL ASSIST，无需进行示教培训，只需按照软件中的指令即可完成自动运行的设定
Smooth MILL ASSIST 机器人自主操作软件
该软件通过对话界面易于操作
- 您只需输入材质和成品形状即可无需机器人教学
- 只需为每个批次开启自动运转，操作简单
Ez LOADER
加工中心车削中心工件搬运类型
紧凑型自动化系统
协作机器人
- 包括机械臂、视觉传感器和专用软件
- 兼容马扎克中小型复合机、CNC车削中心、立式加工中心
- 利用协作机器人创建安全紧凑的自动化系统
Ez LOADER 10
最大工件重量 ：5 kg
Ez LOADER 20
最大工件重量 ：10 kg
Ez LOADER 30
最大工件重量：21 kg*
* 单个机械手
案例研究
Ez LOADER 20 + 测量单元
该系统将 Ez LOADER 与测量单元结合在一起，通过将测量结果自动反映在刀具补偿中，可以防止无人操作期间的测量错误。该系统还包括使用 Ez LOADER 对成品进行装箱。
Ez LOADER 应用程序*
MAZATROL 系统中的协作机器人单元专用应用程序
- 包括机械臂、视觉传感器和专用软件
- 兼容马扎克中小型复合机、CNC车削中心、立式加工中心
- 利用协作机器人创建安全紧凑的自动化系统
- 问询
- 考虑解决方案
- 建议
- 设计
* 仅与 Ez LOADER 30 兼容
托盘交换装置
加工中心托盘搬运型
在加工进行中时，
可以准备下一个工件
以提高生产率。
托盘交换装置可快速更换带有重型工件的托盘，以提高生产率。
6 托盘交换装置
设置多个工件以实现长时间自动操作。
AWC
加工中心托盘搬运型
自动工件交换装置 (AWC)
存放在工件料仓中的材料被送入机床，加工完成后，材料被取出并存放在工件料仓中，可以按照设定的时间表，依次装卸材料，进行连续加工。
【可搬运工件】
最大可运输重量*1：65 kg
最大可运输尺寸*2：Φ350 mm × H315 mm
*1:包含工件支架
*2:40 个工件料仓中的一些料仓具有不同的尺寸
可选工件料仓
初始安装后，可根据生产情况，将工件料仓从 32 个扩展到 40 个。
- 1
- 2
设置管理及自动运行软件：Smooth AWC
Smooth AWC 是 CNC 系统 MAZATROL SmoothAi 中内置的 VARIAXIS i-300 AWC 的设置管理和自动操作软件。
- 19 英寸触屏可直观操作并清晰显示整个 AWC 系统状态
- 即使使用同一夹具在工件架上加工不同的工件，操作也十分简便
- 在自动运行过程中，操作员可以通过切换 CNC 屏幕来进行工作设置
多托盘交换装置
加工中心托盘搬运型
自动托盘搬运系统
PALLETECH 系统通过以最少的资本投资，有效利用机器和设备，并提高系统正常运行时间来提高生产力。
- 自动搬运设置了夹具、工件的托盘，可进行多品种加工
- 通过优化加工计划，减少机床和夹具的闲置时间
- 机床和系统的可靠性高，能提高系统运转率
可灵活扩展系统
您可以根据当前的生产需求，选择最佳规模的“PALLETECH 生产系统”（单层）、“PALLETECH 高层系统”（双层）或“PALLETECH 高层系统”（三层），安装后，可以根据需要进行扩展，以适应不断增长的生产需求。
可并入不同类型的机床
卧式加工中心、5 轴联动加工中心、复合加工中心可集成到一个系统中。
PMC NEO
PMC NEO是自动运行并管理马扎克柔性制造系统“PALLETECH系统”的软件，通过“Smooth simulation”，可以在自动运行过程中，提前最多一周检查加工进度和刀具数据，实现长期无人运行。
Smooth Simulation
在自动运行期间可进行长达一周的模拟检测，简单的工具准备使生产产量易于预测，还可以平衡机床负载。
日程安排
PMC NEO 可以根据您的生产方式进行操作，如：基于零件编号的计划允许灵活生产，或基于简单的托盘编号的计划。还可以进行组合多个零件编号的生产，或者一次完成一个项目的所有步骤。
Smooth PMC 服务器
它标配不间断电源，以应对意外断电，可对数据硬盘进行复制，这有助于降低 PC 停机的风险。
主界面
主界面可以让您一目了然地了解系统状态，它与 MAZATROL Smooth 数控系统具有类似的设计。
监控运转
还可以通过网络连接到办公室 PC 进行监控。
运行分析
各种性能数据以多种图表形式输出，我们让管理员能够更轻松地分析操作。
MAZATEC SMS
加工中心托盘搬运型
- 机床：最多 15 个台，装载站：最多 8 个，料仓：最多 240 个存放架。
- 系统的总长度和高度可以灵活布置，以适应工厂的安装空间。
- 每个存放架的尺寸可根据工件、通用托盘设置多达六种不同的尺寸，堆垛起重机可实现高速运输。
- 可以安装专用于存储的托盘站。
- 装载站可从两个方向轻松进入，传感器可确保安全。
- Smooth PMC 是可实现多样化操作的自动化加工管理系统。
- 我们还可以提供与更高级别的自动化系统的连接和集成，此定制需要与客户的管理员进行讨论。
MAZATEC SMS 管理系统
拥有此加工管理控制软件，可以创建操作数据，检查操作状态和加工进度。该软件基于 PALLETECH System 的 Smooth PMC，并且已开发用于管理工件托盘。在自动操作中，夹具托盘和工件托盘可以同步进行设置。
MPP（多托盘池系统）
加工中心托盘搬运型
紧凑型多托盘池系统
MPP（多托盘池系统）是一种节省空间的多级托盘系统，是为了满足日益增长的自动化需求而开发的。该自动化系统非常适合小批量、多产品生产，并将大幅提高生产率。
MPP 6PC、12PC、18PC型

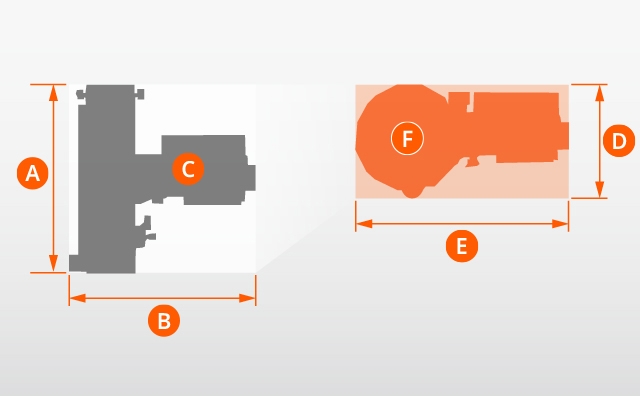

最小的占地面积
采用与 Mazak 自动化系统（PALLETECH 系统）相同的操作系统，以减少占地面积。

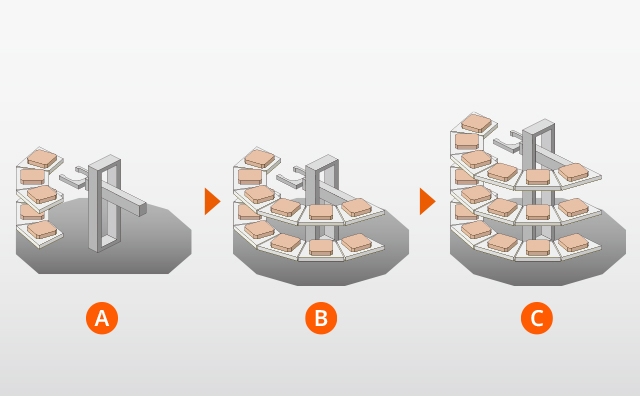

可扩展托盘池数量
初始安装后，可提供 6、12 和 18 个托盘的存储容量。
- * |仅适用于VARIAXIS i系列（不包括i-800NEO），可在单机交付后安装MPP，需要进行MPP安装准备（单工作台）。
可搬运工件规格
| 机型 | 托盘尺寸 | 运输重量 (不含托盘) | 最大运输尺寸[直径 x 高度]（不含托盘） |
|---|---|---|---|
| VARIAXIS i-600 | 400 mm × 400 mm | 300 kg | Φ600 mm × 425 mm |
| VARIAXIS i-700 NEO | 500 mm × 500 mm | 600 kg | Φ730 mm × 500 mm |
| VARIAXIS i-700T | Φ610 mm | 600 kg | Φ730 mm × 500 mm |
| VARIAXIS i-800 NEO | 500 mm × 500 mm | 700 kg | Φ730 mm × 500 mm |
| VARIAXIS C-600 | 500 mm × 500 mm | 500 kg | Φ730×450mm（C110）*1 |
| HCR-5000S | 500 mm × 500 mm | 500 kg | Φ700 mm × 643.6 mm (R602)*2 |
- *1：|C110 mm 带倒角
- *2: |R602 mm 带倒角|

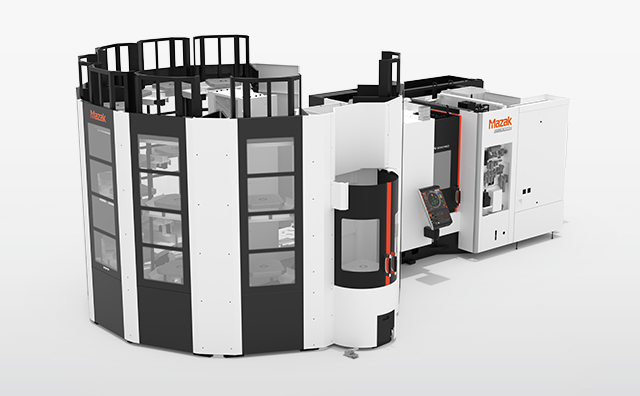

MPP 10PC、16PC型

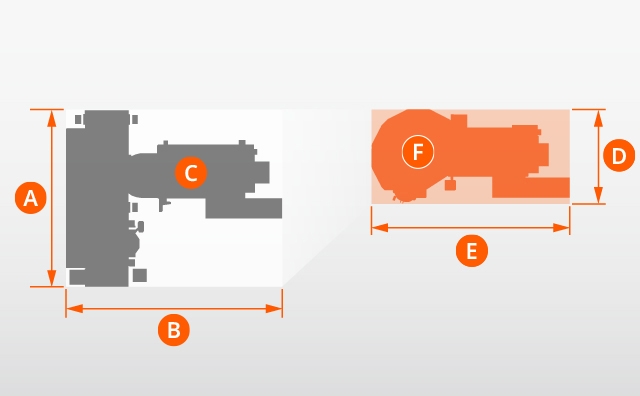

最小的占地面积
采用与 Mazak 自动化系统（PALLETECH 系统）相同的操作系统，以减少占地面积。

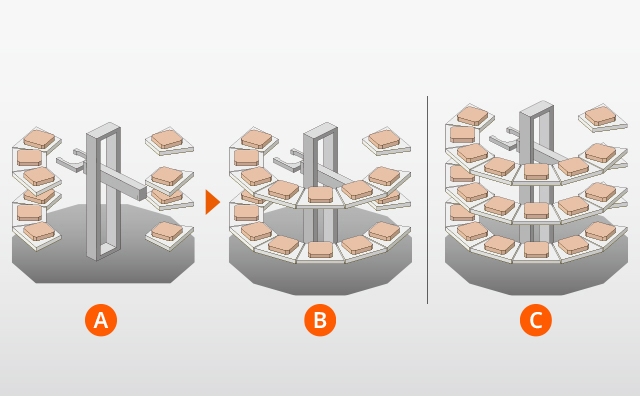

可扩展托盘池数量
初始机器安装后，可提供 10 和 16 个托盘的存储容量。
- * |单机交货后即可安装MPP。需要 2PC 或柔性制造系统准备（可选），料仓的数量与标准规格不同，可以从 8 PC 或 14 PC 中选择。
Smooth MPP 是一款自动运行和管理 MPP 的软件。
您可以在机器的 CNC 操作面板的显示屏上创建操作数据，检查计划进度和操作状态，使用触摸面板可以实现直观的操作。此外，您可以通过连接办公室电脑、平板电脑或智能手机上查看运行状态。* *客户必须准备 Wi-Fi 环境。
可一目了然的掌握情况
它直观地显示系统状态和进程进度，这使得监控系统运行变得更加容易。
实时显示需要的作业内容
该系统通过在显示器上，显示工作指令和提示操作员准备缺失刀具，来支持操作员的工作。
丰富的数据显示功能
各种性能数据以多种图形输出，方便系统管理员分析运行情况。
