| 刀柄型号（标准） | BT50 |
| 主轴最大转速 | 10000 min-1 (rpm) |
| 工作台尺寸 | 1740 mm × 750 mm |

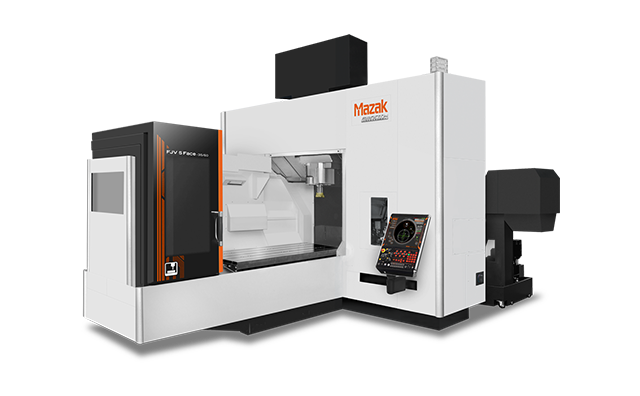

龙门立式加工中心
FJV 5 Face BT50
高精度、5 面龙门加工中心
- 使 5 面加工可作为标准设备使用的单元和功能，实现工艺集成
- 高刚性龙门结构，用于高精度加工
- 高精度内置电主轴，可实现高效加工

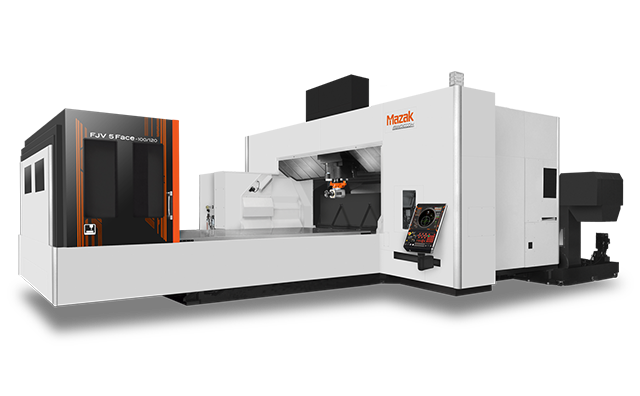

- 专为加工大型工件的高效率而设计，具有可处理大型工件的广泛产品阵容
- 配备触屏数控系统 MAZATROL SmoothG
Distance between columns
使 5 面加工可作为标准设备使用的单元和功能

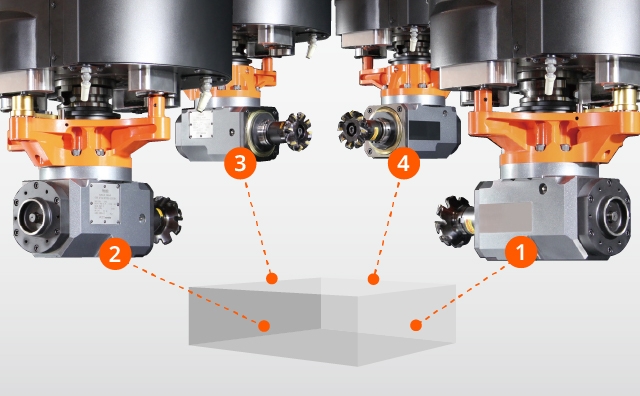

使用一个角度头刀具进行四个侧面的加工
MAZAK 5 Face 角度头能够通过其独特的液压锁紧装置进行强大的切削，该锁紧装置可提供强大的夹持力。
角度头切削范围
紧凑的角度头减少了对加工区域工件的干涉。

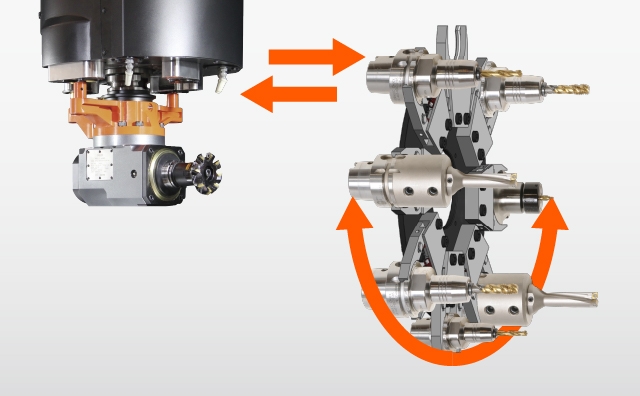

可对应多种工件的角度头刀库
专用的角度头刀库的存储容量为 8 把刀具，可以处理各种工件。
简易的编程操作
用于 5 面加工的 MAZATROL 对话式编程使创建侧面加工程序变得容易。
龙门结构提供高速和高精度性能
- 1： |龙门结构可在长时间运行中实现高精度加工
- 2： |通过滚珠丝杠和直连伺服驱动实现高精度定位
- 3： |主轴热屏蔽功能可防止加工精度发生变化
- 4： |所有轴均采用高刚性直线滚柱导轨
滚珠丝杠轴心冷却
通过冷却油在滚珠丝杠轴芯循环，可确保在长时间高速运转下稳定的加工精度。
Ai 热屏蔽功能
根据机器的主轴转速和温度，Ai 热屏蔽功能可抑制机床热変位，它通过计算温度变化、加工位置、冷却液开/关和其他因素，通过智能调整来稳定连续加工精度。
用于高效加工的高精度电主轴
配备一体式电主轴，无需皮带齿轮传动，它可以降低功率损耗，在高速运行期间将振动降至最低，以确保出色的表面光洁度、延长刀具寿命。
可选择高扭矩主轴和高速主轴(BT40)
提供可处理铸铁、钢和有色金属等各种材料加工的 10000 min -1 标准主轴；可有效粗加工钢和铸铁的 7000 min -1 大扭矩主轴(选项)和可高效加工有色金属和难切削材料的 18000 min -1 高速主轴(选项)。
| 标准主轴 | 大扭矩主轴 | 高速主轴（BT40） | ||
|---|---|---|---|---|
主轴最大速度 | 10000 min-1 | 7000 min-1 | 18000 min-1 | |
主轴输出功率 | 30 min 额定 [40%ED] | 37 kW (50 HP) | 30 kW (40 HP) | 35 kW (47 HP) |
连续额定 | 30 kW (40 HP) | 22 kW (30 HP) | 26 kW (35 HP) | |
电机扭矩 | 30 min 额定 [40%ED] | 350 N・m | 442 N・m | 84 N・m |
连续额定 | 239 N・m | 318 N・m | 57 N・m | |
刀柄型号 | BT50， | BT50*， | BT40*， |
- *选项
紧凑型主轴设计使得干涉最小化
提供了更宽的加工区域以及使用更短刀具的能力，从而提高了加工性能和精度。
对称式主轴设计
采用内置电主轴，通过使用左右对称的主轴单元，防止运行时因热变位引起的主轴倾斜。
配备触屏数控系统 MAZATROL SmoothG
MAZATROL SmoothG是一款带有图形用户界面和触屏的数控系统，便于操作，可提供各种功能，帮助缩短编程时间，提高加工效率。
QUICK MAZATROL
[减少程序创建时间]
可以在检查加工形状和工艺的同时创建程序，这有助于防止错误和缩短创建时间。通过 3D 模型，您可以立即移动到相应的加工单元，从而轻松修改程序。
3D ASSIST
[直接从 3D CAD 数据创建程序]
工件和坐标数据可以从 3D CAD 数据导入 MAZATROL 程序，不需要坐标值输入，它可以减少输入错误和程序检查时间。
QUICK EIA
[ EIA/ISO 程序可视化]
通过可视化 EIA/ISO 程序，为确认微小线段程序和编辑作业提供支持，只要触摸画面上的刀具轨迹，就能立刻切换到相应的 EIA 程序界面，确认程序内容。
