| Chuck size | 6″ |
| Max. Machining Diameter | Φ280 mm |
| Max. Machining Length | 310 mm |

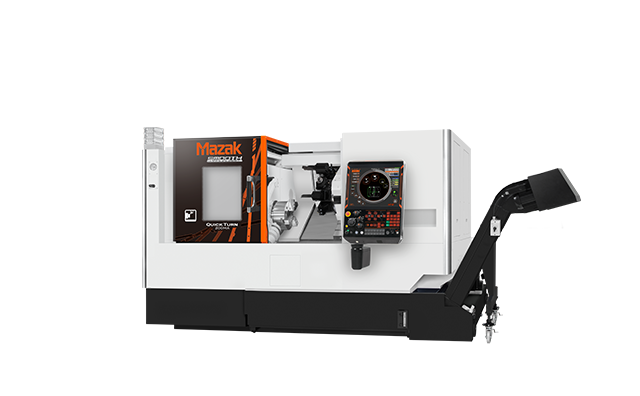

CNC车削中心
QUICK TURN
不断进化的畅销型高性能 CNC 车削中心
- 内置电主轴和高刚性机械结构，实现强劲的加工能力
- 车削、铣削、Y 轴和第二主轴规格旨在满足您的生产要求
- 多种卡盘尺寸和芯间距可供选择，从小直径小件加工到大直径特长工件加工都可对应
卡盘尺寸

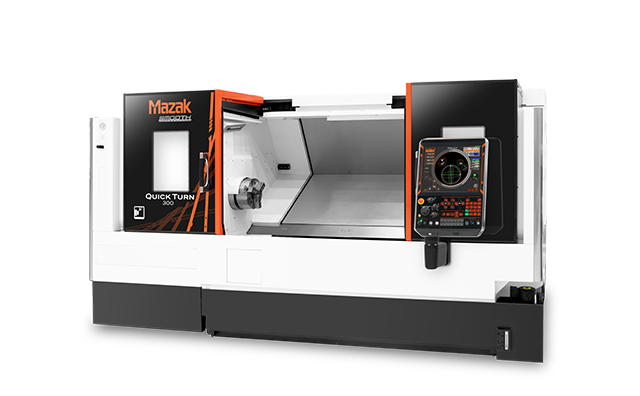

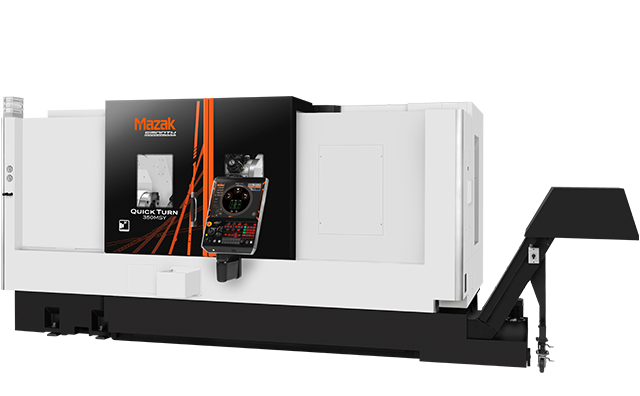

不断进化的畅销机型：QUICK TURN 系列
满足您加工需求的主轴规格
全系列机型均配备内置电主轴，可进行难切削材料或黑色金属的重型加工，以及铝等有色金属的高速加工。您可以选择包含高速、大扭矩在内的最佳主轴规格，以满足您的加工要求。
使用第二主轴实现 1/2 工序的连续加工
第二主轴也可利用其内置电主轴进行高速、高质量车削和铣削。C 轴分度标准为最小 0.0001°。也可以选择轮廓加工。

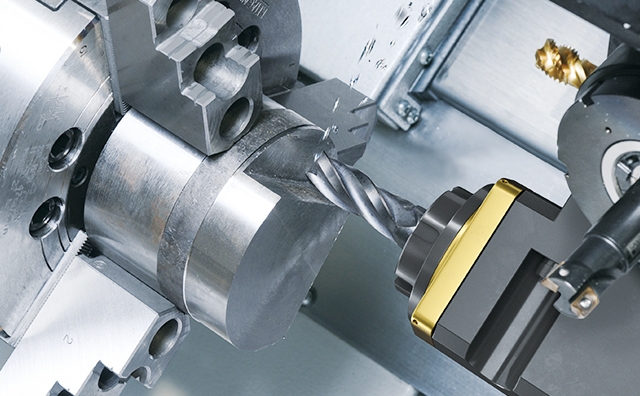

Y 轴加工应用范围广泛
长 Y 轴行程可实现复杂形状工件的高精度、高效率加工。紧凑型机床可实现大型工件的多任务加工。
NC 尾座和中心架
滚珠丝杠与伺服电机驱动可实现尾座位置的高精度控制，推力可按 0.1 kN 为单位进行设定。死顶尖适用于轻型加工，而内置式顶尖在重型切削和高速车削时可提供更高的稳定性。可安装中心架以支撑轴类工件的加工。将其连接至刀塔底座后，可实现自动移动。
兼具高生产效率与高精度

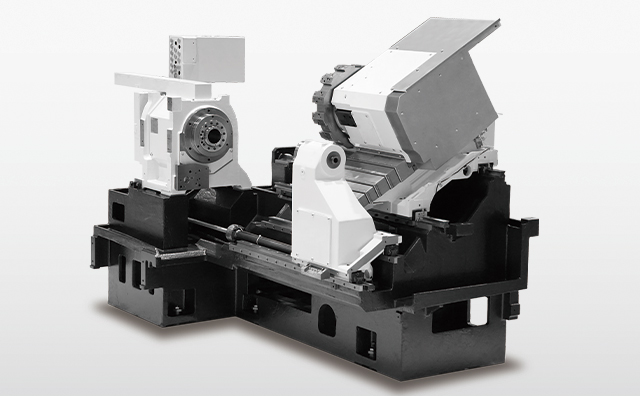

通过机械结构和控制技术实现更稳定的加工精度
在设计阶段进行的结构分析可最大限度地减少重切削及高速运转时的变形（位移），确保长期高精度加工。

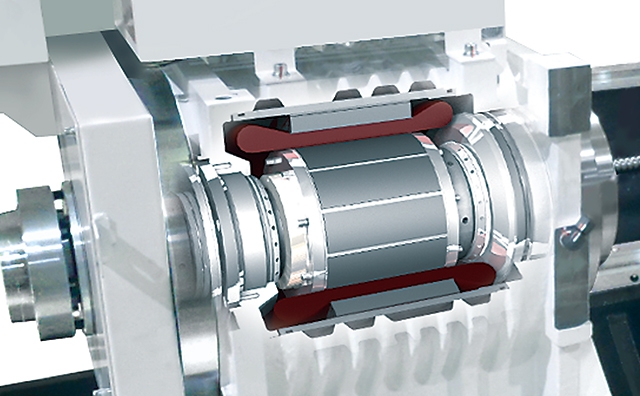

1：内置电机主轴
由于没有会引起振动的齿轮或皮带，因此可以提高圆度和加工表面精度，并防止功率损失。与皮带传动不同，无需张力调节等维护，结构简单，可靠性高。
2：所有轴均采用直线滚柱导轨
实现高速、高刚性与长使用寿命，并通过完善的反复高速定位应对措施，可实现高可靠性加工及长期免维护运行。
3:C轴定位最小分度单位：0.0001°
第一主轴和第二主轴的 C 轴定位最小分度单位为 0.0001°（标准配置）。也可以选择轮廓加工。（“M”系列主轴为标准配置）。
4:高精度栅尺反馈(选项)
X 轴与 Z 轴可选配栅尺反馈系统。这是高精度圆弧插补切削和提升连续加工精度的理想选择。
*不适用于 100 系列
可选刀塔配置
适用于不同加工应用的三种刀塔类型

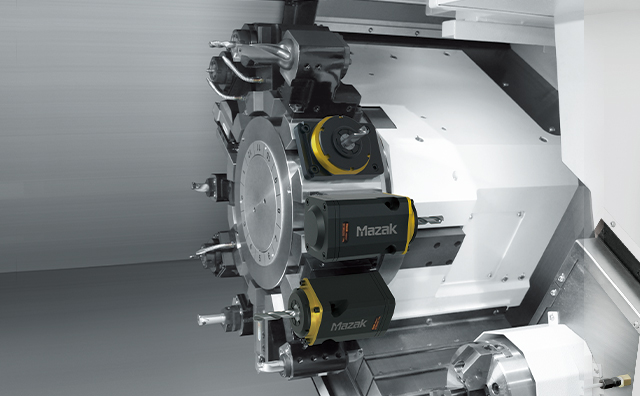

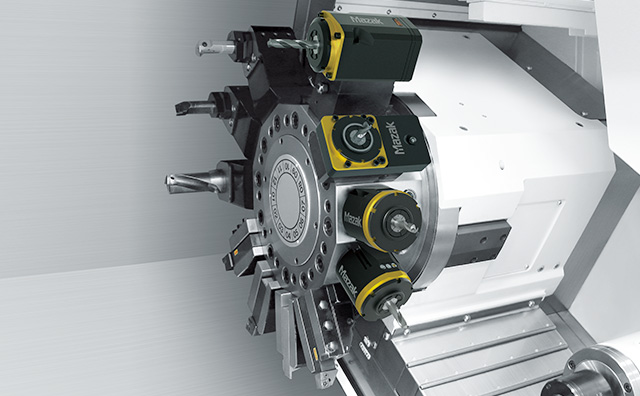

螺栓紧固式刀塔为标准配置，VDI 刀塔为选项配置。鼓式刀塔的设计旨在将与工件的干涉降至最低。通过非升降旋转方式进行分度，可以无干涉地高速进行夹紧/松开动作。此外，采用随机选刀/最短路径分度，换刀时 C-to-C 的时间极快。
Smooth Mill Drive — 刀塔铣削一体式主轴/电机
刀塔铣削主轴采用一体式主轴/电机结构，能抑制振动，实现高精度加工,从而实现稳定切削与高精度铣削。温控冷却油在主轴轴承和壳体周围循环，以最大限度减少热变形。
丰富的自动化选项可提高生产率
Ez LOADER
Ez LOADER 是一种带有协作机器人的节省空间的自动化系统。Ez LOADER 使用专用软件，不需要复杂的机器人示教工作，任何人都可以轻松设置。
桁架机械手系统
桁架机械手系统的独特结构可进行灵活的系统设置，可以实现传送带的左右配置、增加测量仪器、连接两台机床等灵活的引进方式。通过添加自动门和机器人接口，桁架机械手可以在已安装的机器上进行改装。
高速高精度四轴联动数控系统

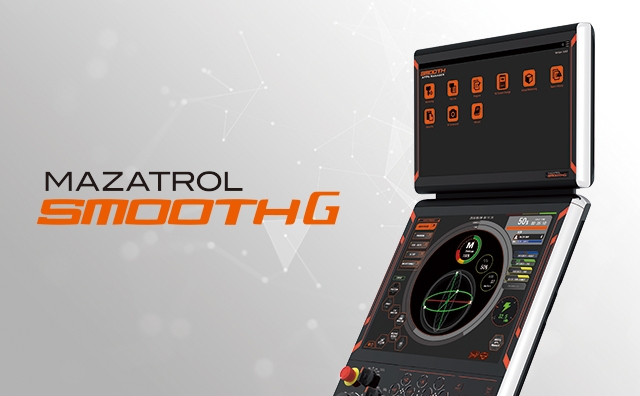

MAZATROL SmoothG
触摸屏可实现直观操作，3D 模型显示可让您在创建程序的同时确认加工形状和工序。这有助于防止编程错误并缩短程序创建时间。也可以进行 G 代码编程。
MAZATROL DX 重塑制造流程
MAZATROL DX 是一项统一收费的数字化服务，彻底改变了工作流程。它支持从自动编程到机床上的装夹设置等各项工作。此外，它还具备零件加工所必需的功能，例如自动报价功能，可自动生成加工成本估算。
快速报价
任何人都可以轻松快速地从 3D 模型创建报价。加工成本、加工时间以及所需刀具可在约 30 秒内自动计算。在报价中使用的程序和其他信息会自动积累，可在后续流程中继续使用。

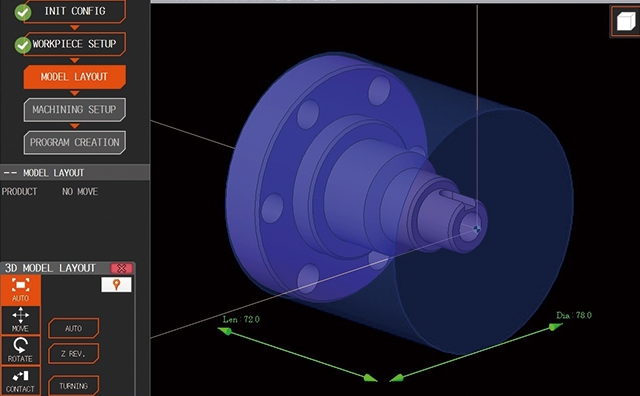

SOLID MAZATROL（自动/对话式编程）
可以从使用市售 CAD/CAM 软件创建的 3D 模型自动生成 MAZATROL 程序。它还能够从过去创建的程序中学习适合加工形状的加工模式，从而生成最佳程序。
SETUP GUIDE(刀具・夹具・工件装夹/自动测量)
自动生成装夹指示，实现安装和测量工作的顺利进行。支持高效、无误的机上装夹设置。
Spindle 15 kW (20 HP)
Boring bar shank diameter Φ32 mm / Turning tool shank size 20 mm
Spindle 15 kW (20 HP)
Boring bar shank diameter Φ40 / Turning tool shank size 25 mm
Spindle 18.5 kW (25 HP)
Boring bar shank diameter Φ40 / Turning tool shank size 25 mm
Spindle 26 kW (35 HP)
Boring bar shank diameter Φ50 / Turning tool shank size 25 mm
Spindle 30 kW (40 HP)
Boring bar shank diameter Φ50 / Turning tool shank size 25 mm
Spindle 37 kW (50 HP)
Boring bar shank diameter Φ50 / Turning tool shank size 32 mm
Photo: QUICK TURN 400M shown with optional equipment
